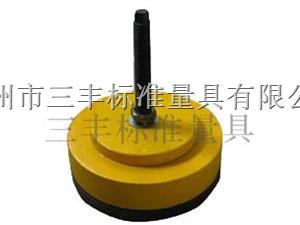

S78-6充氣式機床減振墊鐵

S78-6充氣式機床減振墊鐵|充氣墊鐵|充氣式機床減震|墊鐵|機床減震墊鐵

產地：河北省>滄州

供應商：滄州市三豐標準量具有限公司

電話：0317-3522080
手機：13832708800

S78-6充氣式機床減振墊鐵詳細內容介紹information

S78-6充氣式機床減振墊鐵|充氣墊鐵|充氣式機床減震|墊鐵|機床減震墊鐵

S78-6系列充氣式機床減振墊鐵適用范圍：

中小型高速壓力機及三坐座標測量儀等精密設備。

S78-6系列充氣式機床減振墊鐵適用范圍產品特點：
安裝機床不需要埋設地腳螺栓，縮短安裝周期，節省安裝費用。
根據生產工藝變化，隨意調整機床位置，實現生產流水柔性化設計。
調整機床水平方便、迅速。
自振頻率低，隔振、減振、降低噪音。
耐油性、_性強。

S78-6系列充氣式機床減振墊鐵適用范圍使用方法：
1、將機床吊起,距離地面110mm～150mm,將墊鐵放在機床下，依對角線方式由0.1 Mp、0.2 Mp…之內壓漸進方式充入氣體，直至使用內壓 0.4Mp～0.6Mp，利用輪胎內壓表檢查墊鐵內壓。
2、墊鐵使用_高度為：墊鐵頂面至底板上面距離87±3mm。測試數據表明，墊鐵在該使用高度時，墊鐵的內壓、使用承載值、減振效果均達到_狀態。
3、如果墊鐵較長時間不使用，可放掉墊鐵內氣體，使用時再重新充氣。

S78-6系列充氣式機床減振墊鐵適用范圍安裝注意事項：
1、墊鐵安裝前要先找出負荷的中心，墊鐵_做對稱配置，按照承載值選擇適當的型號。
2、同一型號的墊鐵盡量保持同一高度。
3、在搬運過程中要輕拿輕放，以免碰壞氣門嘴，產生漏氣。
4、如需移動機床位置，_先放掉墊鐵內的氣體，以免墊鐵中橡膠部分因內壓大而崩裂。

S78-6充氣式機床減振墊鐵|充氣墊鐵|充氣式機床減震|墊鐵|機床減震墊鐵

技術參數及選用表：

型號 model	外徑（mm）	高度（mm）	螺紋（mm）	單件重量（kgs）	單件承載（kgs）	工作內壓（Mpa）	自身頻率（Hz）
S78-6-01-	133	81	M12	2.4	220-500	0.3-0.6	3.5-4
S78-6-02-	168	96	M12	5.9	500-1000	0.3-0.6
S78-6-03-	245	96	M16	11.4	1100-2210	0.3-0.6
S78-6-04-	300	96	M16	16.7	1670-3330	0.3-0.6
S78-6-05-	426	96	M20	33.8	3000-4000	0.3-0.6
